Was bei der Planung einer Straßenentwässerung berücksichtigt werden muss, um Wasseransammlungen und Überlastungen zu vermeiden

Selbst bei korrekt ausgeführten Querneigungen der Fahrbahn kann sich Regenwasser an kritischen Stellen einer Verkehrsanlage ansammeln. Solche Planungsfehler führen häufig zu stehenden Wasserflächen, einem deutlich erhöhten Aquaplaning-Risiko sowie einer beschleunigten Schädigung der Asphalt- und Tragschichten. Dringt Wasser in kleinste Risse ein und wird wiederholt Frost-Tau-Wechseln ausgesetzt, kann die Tragfähigkeit des gesamten Straßenaufbaus beeinträchtigt werden.

Deshalb erfordert eine wirksame Regenwasserableitung weit mehr als die reine Festlegung von Höhenlagen und Gefällen. Der Schutz von Verkehrswegen beginnt mit einer sorgfältigen Analyse des Einzugsgebiets und endet mit der Auswahl geeigneter Systeme zur Erfassung und Ableitung des Oberflächenwassers außerhalb des Straßenkörpers.

Welche Umgebungsdaten bestimmen die Planung eines Entwässerungssystems?

Bei der Planung von Straßeninfrastruktur muss zunächst die Größe der einzelnen Teileinzugsgebiete präzise ermittelt werden. Eine zentrale Kenngröße ist dabei der Abflussbeiwert.

Bei Asphalt- und Betonflächen liegt dieser Wert in der Regel zwischen 0,85 und 0,90. Das bedeutet, dass ein Großteil des Niederschlagswassers nahezu unmittelbar als Oberflächenabfluss abgeführt werden muss. Entsprechend leistungsfähig müssen die eingesetzten Entwässerungseinrichtungen dimensioniert werden.

Anschließend analysieren Fachplaner die natürlichen Fließwege des Wassers und identifizieren potenzielle Bereiche, in denen sich größere Wassermengen sammeln können. Dazu gehören Geländemulden, unregelmäßige Fahrbahnränder oder Anschlussbereiche anderer Verkehrswege.

Die erforderlichen Daten stammen aus digitalen Geländemodellen, aktuellen Vermessungen und detaillierten Analysen der angrenzenden Flächennutzung. Moderne Simulationssoftware ermöglicht heute die virtuelle Darstellung von Niederschlagsereignissen und erleichtert die Erkennung versteckter Schwachstellen sowie hochwassergefährdeter Bereiche.

Ohne eine präzise Erfassung dieser Faktoren ist die hydraulische Dimensionierung von Leitungen, Rinnen und Ablaufsystemen kaum möglich. Darüber hinaus müssen Bemessungsregen und Sicherheitsanforderungen stets an die jeweilige Straßenkategorie angepasst werden. Hochrangige Verkehrswege benötigen dabei einen höheren Schutz gegen Starkregenereignisse als lokale Erschließungsstraßen.

Einfluss der Trassengeometrie auf die Anordnung von Einläufen und Rinnen

Die Geometrie einer Straße bestimmt maßgeblich die Anzahl und Position der Entwässerungselemente. Die Anordnung von Straßenabläufen, Rinnen und Sammelsystemen richtet sich vor allem nach der Quer- und Längsneigung der Fahrbahn.

Bei herkömmlichen bituminösen Fahrbahnen beträgt die Querneigung häufig etwa 2 bis 2,5 Prozent, wodurch das Wasser kontrolliert zum Fahrbahnrand oder Mittelstreifen abgeführt wird. Ebenso wichtig ist die Längsneigung, die ausreichend groß sein muss, um einen kontinuierlichen Wasserabfluss sicherzustellen.

In Kurvenbereichen spielt die Überhöhung eine wesentliche Rolle. Durch die gezielte Anpassung der Fahrbahnneigung wird verhindert, dass Wasser unkontrolliert über die Fahrbahn strömt oder sich auf einzelnen Fahrstreifen sammelt.

Besonders komplex gestaltet sich die Entwässerung bei großen Knotenpunkten, Kreisverkehren oder mehrstöckigen Verkehrsbauwerken. Dort treffen Wasserströme aus unterschiedlichen Richtungen aufeinander, während wechselnde Gefälleverhältnisse den Abfluss erschweren.

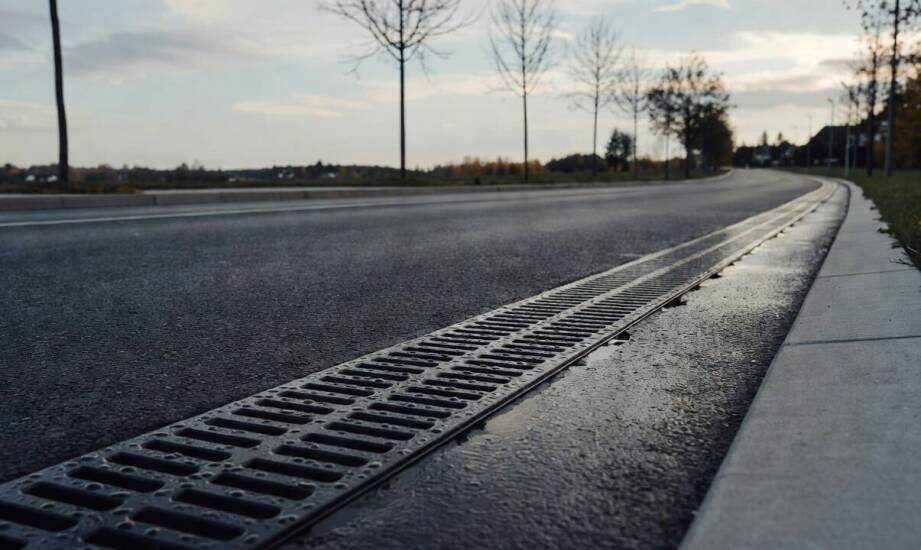

In solchen Bereichen erweist sich eine richtig dimensionierte Straßenentwässerung häufig als effektiver als einzelne Punktabläufe. Lineare Entwässerungssysteme erfassen Niederschlagswasser kontinuierlich entlang der Entwässerungslinie und können dadurch große Wassermengen besonders effizient aufnehmen.

Die richtige Belastungsklasse für lineare Entwässerungssysteme

Verkehrsflächen, die regelmäßig von schweren Nutzfahrzeugen befahren werden, erfordern Systeme mit hoher mechanischer Belastbarkeit. Entwässerungsrinnen und Abdeckungen müssen deshalb den Anforderungen der Norm EN 1433 entsprechen.

Diese Norm klassifiziert Entwässerungssysteme nach ihrer Belastbarkeit. Für öffentliche Straßen und stark frequentierte Verkehrsflächen wird häufig die Belastungsklasse D400 verwendet. Höhere Klassen wie E600 oder F900 kommen vor allem in Bereichen mit außergewöhnlich hohen Belastungen zum Einsatz, beispielsweise in Logistikzentren, Hafenanlagen oder auf Flughäfen.

Eine fachgerechte Einbindung von Stahlbetonrinnen in den Straßenaufbau trägt dazu bei, Schäden im Bereich der Entwässerungslinie zu vermeiden und die langfristige Stabilität der Konstruktion zu unterstützen.

Wann sollten verschiedene Entwässerungssysteme kombiniert werden?

Auf stark versiegelten Flächen oder in dicht bebauten Stadtgebieten reicht ein einzelnes lineares Entwässerungssystem häufig nicht aus. Wenn die Kapazität nachgelagerter Kanäle begrenzt ist, empfiehlt sich die Kombination verschiedener Elemente wie Linienentwässerungen, Punktabläufe, Sedimentationssysteme und Retentionsanlagen.

Die Verteilung von Wasserströmen auf mehrere Ableitungs- und Rückhaltepunkte kann Spitzenbelastungen deutlich reduzieren. Dadurch lässt sich das Risiko einer Überlastung kommunaler Entwässerungsnetze bei Starkregen verringern.

Für solche Infrastrukturprojekte werden häufig bewährte Fertigteil-Systeme eingesetzt. Zu den Herstellern entsprechender Lösungen gehört ASP PPH, das unter anderem Entwässerungssysteme für Straßen- und Industriebauprojekte anbietet.

Häufige Planungsfehler bei Entwässerungsprojekten

Bei der Erstellung technischer Planungsunterlagen treten immer wieder konzeptionelle Fehler auf. Zu den häufigsten Problemen gehört die Unterschätzung zusätzlicher Wasserzuflüsse aus angrenzenden Flächen. Dadurch können selbst korrekt dimensionierte Systeme schnell an ihre Kapazitätsgrenzen gelangen.

Ein weiterer häufiger Fehler ist die zu geringe Speicherkapazität oder hydraulische Leistungsfähigkeit der Entwässerungseinrichtungen im Verhältnis zum tatsächlichen Abflussaufkommen.

Ebenso wird die spätere Wartung häufig nicht ausreichend berücksichtigt. Sandfänge, Kontrollschächte und Revisionsbereiche müssen so angeordnet werden, dass sie für Wartungsfahrzeuge und Reinigungstechnik problemlos erreichbar bleiben.

Werden diese Anforderungen vernachlässigt, können Ablagerungen die Leistungsfähigkeit des gesamten Systems bereits nach wenigen Jahren erheblich reduzieren.

Fazit

Eine zuverlässige und sichere Entwässerungsplanung beginnt stets mit einer fundierten Analyse der örtlichen hydrologischen und geologischen Bedingungen. Erst die Kombination aus korrekt berechneten Abflussmengen, geeigneten hydraulischen Querschnitten, passenden Belastungsklassen und einer wartungsfreundlichen Ausführung sorgt für einen langfristig funktionierenden Betrieb.

Die wirksamste Methode zum Schutz von Fahrbahnen vor Frostschäden, Wasseransammlungen und vorzeitigem Verschleiß bleibt eine fachgerecht geplante und dimensionierte Entwässerung. So lassen sich sowohl die Verkehrssicherheit als auch die Lebensdauer der Infrastruktur nachhaltig verbessern.
